35kV田阳干式变压器：大型变电站高压配电设备核心解析

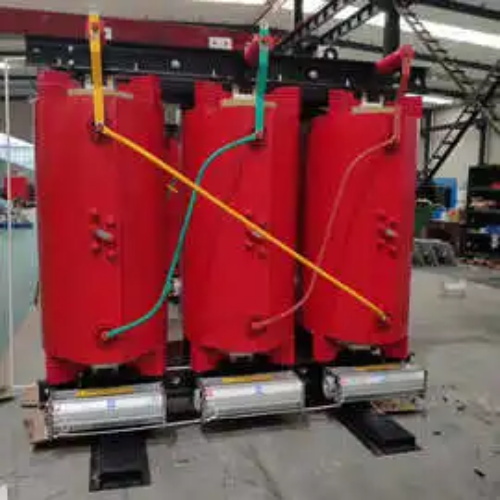

在大型变电站的高压配电系统中，35kV田阳干式变压器凭借其卓越的防火安全性能、环保特性及低维护需求，已成为现代电力系统建设中的关键设备。与传统的田阳油浸式变压器相比，田阳干式变压器采用固体绝缘材料（如环氧树脂）替代绝缘油，彻底消除了漏油和火灾隐患，特别适用于对安全要求极高的负荷中心、高层建筑、地下设施及大型工业企业。本文将从设备的特点、用途及规格参数等方面，对其进行全面详尽的分析。

一、核心特点

• 高安全性：采用环氧树脂真空浇注工艺，阻燃自熄，不会因短路或过载引发火灾，且无油品泄漏风险。

• 环保无污染：无绝缘油，无有害气体释放，对环境友好，可安装在室内或人员密集区域。

• 耐湿热与抗短路能力强：线圈经真空浸渍处理，局放水平低（通常≤10pC），能承受频繁短路冲击。

• 低噪音与低损耗：铁芯采用优质冷轧硅钢片，磁路结构优化，空载和负载损耗均低于国标要求，运行噪音可控制在55dB以内。

• 免维护与长寿命：固体绝缘无劣化问题，无需定期换油，仅需清洁表面污垢，设计寿命可达30年以上。

• 智能化监测：可集成温度传感器、局部放电监测及智能风冷控制单元，实现远程在线监测与自动保护。

二、主要用途

35kV干式变压器广泛应用于以下场景：

• 大型枢纽变电站：作为35kV母线向10kV或6kV配电系统供电的主要变压器，承担区域电力分配任务。

• 高层建筑与商业中心：安置于楼宇内或地下配电室，满足消防及安全规范要求。

• 工业与矿业企业：为钢铁、化工、水泥等高能耗行业提供稳定电力，适应粉尘、潮湿等恶劣环境。

• 新能源发电站：作为光伏/风电升压站后的降压变压器，配合SVG等无功补偿装置优化电能质量。

• 轨道交通与机场：用于牵引降压混合变电站，保障供电连续性。

三、详细技术规格与参数

下表列出了35kV干式变压器典型规格（以SCB系列为例），具体参数可根据用户需求定制：

四、可靠性设计要点

为确保在大型变电站中的长期稳定运行，35kV干式变压器在设计与制造中需关注以下要点：

• 局部放电控制：通过优化线圈浇注工艺和电场分布，确保局放量远低于限值，避免绝缘击穿。

• 热管理设计：铁芯与低压线圈间设置气道，配合预埋PT100热电阻，实现绕组温度的实时监测与风机自动启停。

• 过电压保护：高压侧装设氧化锌避雷器，并考虑谐振与操作过电压的抑制措施。

• 短时过载能力：干变具备1.5倍额定电流持续2小时的过载能力，但需监控热点温度不超过绝缘允许值。

五、与田阳油浸式变压器的对比优势

在35kV等级中，干式变压器虽一次性采购成本略高（约高20%-40%），但综合考虑以下因素时往往综合效益更优：

• 总寿命周期费用低（无油品更换、无泄油封堵装置、无滤油机投入）。

• 安装土建要求低，可直接置于配电室，无需独立防火墙或事故油池。

• 运行风险极低，特别适合环保与消防控制等级高的项目。

六、选型与使用建议

选用35kV干式变压器时，需重点关注以下方面：

• 容量选择：根据负荷计算曲线，考虑远期扩容，通常负载率取70%-80%。

• 绝缘水平：对于雷电活动频繁地区，建议选用更高绝缘等级（如LI 200/AC85）。

• 冷却系统：如果安装空间通风不良，必须配置强迫风冷系统并预留足够风道。

• 监控系统：建议配置智能温控仪、局放在线监测和铁芯接地电流检测装置。

• 备品备件：长期运行需储备温度传感器、冷却风机等易损件。

七、总结

35kV干式变压器是现代大型变电站高压配电系统不可或缺的组件，它以高可靠性、安全环保、易于智能化集成等优势，正在逐步替代传统油浸设备。从高层建筑到工业基地，从新能源场站到城市核心电网，其应用范围不断扩展。在规划与采购时，建议与专业厂家深入沟通，结合现场环境与负荷特性进行定制化设计，以发挥设备更大效能，保障电力供应的持续与稳定。
